Essais de Fréquence des Aubes de Turbine
Le Groupe SimuTech fournit un service de test de fréquence des pales pour les aubes de turbine (godets) neuves, remises à neuf ou rétro-conçues afin de s’assurer que leurs fréquences naturelles sont dans les spécifications. Cela est particulièrement important pour les aubes de turbine à vapeur de dernière étape réglées plus longtemps qui sont sensibles à la rupture par fatigue à cycle élevé due à la résonance pendant le fonctionnement.
Essais Spécialisés pour les Aubes de Turbine
Les aubes de turbine sont destinées à résister à des contraintes statiques et dynamiques élevées. Les contraintes statiques peuvent être mesurées ou calculées avec une précision qui ressemble, mais les contraintes dynamiques sont évaluées plus précisément par des conceptions expérimentales plutôt que théoriques.
Par conséquent, les essais de fréquence des pales nécessitent des approches spécialisées de la part d’ingénieurs bien disciplinés sur le terrain. SimuTech Group effectue des tests sur site des pales et des groupes de pales sur les rotors et possède une vaste expérience dans la conception de montages d’essai de vibrations.
En ce qui concerne les exigences structurelles, il est particulièrement important de s’assurer que les fréquences naturelles sont dans les spécifications pour les aubes de turbine à vapeur de dernière étape réglées plus longtemps qui sont susceptibles de se fissurer par fatigue à cycle élevé en raison de la résonance pendant le fonctionnement.
Pour assurer la précision dans divers réglages et conditions, SimuTech Group mesure les fréquences des pales avec des conditions aux limites distinctes, y compris « libre », luminaire, installé sur un rotor et pendant le fonctionnement.
Contact pour les Services d’essais de Fréquence des Aubes de Turbine
Mesure des Conditions aux Limites:
En raison de l’importance commerciale et de la fonction de base de la turbine dans l’industrie de pointe, une conception appropriée, des essais de routine et l’entretien des aubes de turbine peuvent réduire les coûts et augmenter la durée de vie des turbines.
Considérations Relatives à la Condition aux Limites pour la Validation :
• « Free-Free »
• Luminaire
• Installé sur un rotor
• Pendant l’exploitation
Techniques d’excitation des aubes de turbine pour étudier la dynamique des vibrations:
• Actionneurs piézoélectriques
• Marteaux modaux
• Klaxons acoustiques
• Shakers
Techniques de Mesure de la Réponse:
• Accéléromètres
• Vibromètre laser
• Microphones
Les Services De Vibration Des AubeS De Turbine Comprennent:
- Fréquences naturelles des aubes de turbine
- Fréquences naturelles des aubes de compresseur
- Aubes de stator, pales de ventilateur et turbines
- Conditions aux limites fixes et libres
- Aubes de turbine à gaz et à vapeur
- Essai en groupe de lames
- Tests d’assurance de la qualité
Optimisation Multi-Objectifs |
Turbine à Flux Mixte
Les ingénieurs du groupe SimuTech testent et analysent les effets de la déformation des pales dans des conditions de fonctionnement sur les performances d’un transonique très chargé roue à flux mixter.

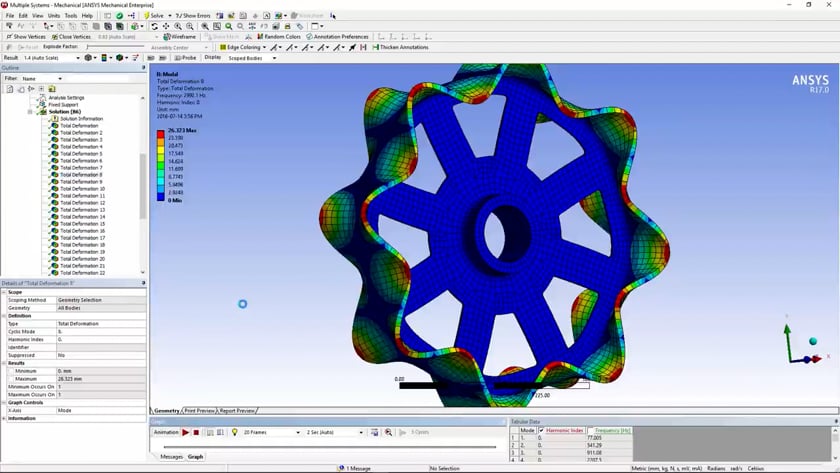

Analyse de Symétrie Cyclique |
Assemblage de Pales de Ventilateur de Turbine
L’analyse de symétrie cyclique permet l’évaluation efficace des ensembles de pales complètes dans les turbines à gaz ou à flux. Dans la vidéo ci-dessus, notre équipe met en lumière les capacités logicielles d’Ansys, fournissant un aperçu général de l’analyse de symétrie cyclique.
Services d’essais Mecaniques Connexes Offerts
Essais Campbell
Mesurer les fréquences naturelles et les formes de mode des rangées de pales de turbine en rotation (godet).
Vibration de Torsion
Déterminez les fréquences naturelles et les formes de mode d’un train rotor lorsqu’il se tord autour de l’axe de rotation.
Diagnostics Vibratoires
Identifier la cause première des problèmes de bruit et de vibration dans les machines via ODS, spectral, suivi des commandes ou l’analyse conjointe de la fréquence du temps.
